Рабочее пространство: дистанция решает всё
Ключевым параметром при выборе цифрового микроскопа для пайки является рабочее расстояние. Бюджетные USB-микроскопы, наводнившие рынок, предлагают критически недостаточное пространство между объективом и рабочей зоной – всего несколько сантиметров. Их пластиковые корпуса быстро разрушаются под воздействием агрессивных паров флюса и случайных касаний разогретым паяльником.
Компактные модели со встроенными дисплеями обеспечивают дистанцию около 6-8 см при рабочем увеличении. Это минимально приемлемый параметр для начинающих энтузиастов, однако и эти устройства не имеют надежной защиты от вредных испарений и механических повреждений.
Для серьезной профессиональной работы с электроникой необходимо рабочее расстояние 12-16,5 см при увеличении 8-20 крат. Такая дистанция позволяет свободно манипулировать паяльником и вспомогательными инструментами, не рискуя повредить оптическую систему микроскопа.
Диапазоны увеличения: практический подход
Для большинства паяльных операций достаточно увеличения в диапазоне 8-20 крат. При необходимости детальной инспекции компонентов или поиска малозаметных дефектов может потребоваться усиление до 45-50 крат, в специфических ситуациях – до 90-100, редко до 150-200 крат.
Чрезвычайно полезна функция плавной регулировки увеличения (Zoom), позволяющая быстро локализовать рабочую область при минимальном увеличении и затем сфокусироваться на конкретном участке. Будьте критичны к маркетинговым заявлениям: указанные в характеристиках недорогих моделей увеличения порядка 1000 крат достигаются исключительно цифровым масштабированием, которое значительно снижает четкость и информативность изображения.
Стабильность превыше всего: штативная система
Качество штатива напрямую влияет на стабильность изображения и удобство работы. Устойчивость конструкции и отсутствие люфтов в механизмах регулировки – обязательные требования к профессиональному оборудованию, которым редко соответствуют массовые USB-микроскопы и ультракомпактные модели.
Недостаточная жесткость системы крепления приводит к нежелательным колебаниям картинки и смещению фокуса при настройке увеличения, что существенно осложняет прецизионные манипуляции и быстро вызывает зрительное утомление.
Профессиональные решения оснащаются металлическими штативами с прецизионными механизмами фокусировки и регулировки масштаба. Площадь основания должна составлять не менее 20×27 см для обеспечения оптимальной устойчивости при работе.
Камера: параметры реального времени
Критически важной характеристикой камеры для паяльных работ является минимальная задержка видеопотока. Заявленная частота кадров не всегда отражает фактическую ситуацию – некоторые модели с декларируемыми 30 fps на практике демонстрируют заметное временное смещение между реальным действием и его отображением, что делает точные манипуляции практически невозможными.
Для комфортной работы рекомендуются камеры с частотой обновления 30-60 кадров в секунду и разрешением от Full HD до 4K. Особую ценность представляют модели с автофокусом, автоматически поддерживающие четкость изображения при изменении высоты объекта или настроек увеличения.
Продвинутые камеры обладают дополнительным функционалом: запись фото и видео, интегрированные измерительные инструменты. При выборе систем с подключением к компьютеру следует учитывать, что скорость передачи данных через USB может уступать прямому HDMI-соединению.
Экран: ваше окно в микромир
Качество визуализации зависит не только от оптики и камеры, но и от характеристик дисплея. Минимально комфортный размер экрана составляет 7 дюймов с разрешением 1024×600 пикселей. При выборе микроскопа с поддержкой формата 4K необходимо убедиться, что комплектный дисплей соответствует этому стандарту.
Современный рынок предлагает решения с экранами Full HD (диагональ 10 дюймов) и 4K (диагональ 13 дюймов). Альтернативой является микроскоп с HDMI-выходом без собственного дисплея для подключения к внешнему монитору. Этот вариант экономически эффективен и обеспечивает высокое качество изображения, однако снижает мобильность системы.
Освещение: равномерность без бликов
Оптимальное решение для паяльных работ – кольцевая подсветка диаметром 7-12 см с мощностью от 5 Вт. Такая конфигурация обеспечивает равномерное распределение света без выраженных теней от инструментов и бликов, что принципиально важно для комфортной работы.
Малоразмерные кольцевые осветители, расположенные вблизи объектива, часто создают блики на поверхности платы. Дополнительным источником освещения может служить направленная лучевая подсветка, формирующая контрастное освещение с выраженными тенями – такой тип освещения помогает выявлять микротрещины, неровности поверхности и другие малозаметные дефекты.
Эргономика наклона: пространственное восприятие
Отвесное расположение микроскопа над рабочей поверхностью требует адаптации техники манипуляций из-за отсутствия объемного восприятия. Для специалистов с опытом использования стереоскопических микроскопов рекомендуются цифровые модели с возможностью регулировки наклона корпуса – это существенно облегчает контроль высоты инструмента относительно платы.

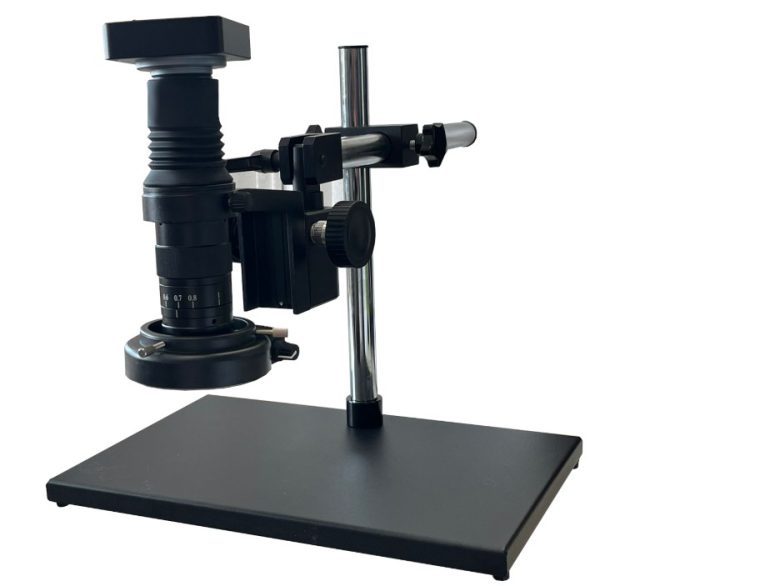

Для подбора оптимального цифрового микроскопа, соответствующего всем перечисленным требованиям, рекомендуем обратиться к специалистам компании ARSTEK по микроскопам для электроники. Особого внимания заслуживают модели ARSTEK MIMIC (цифровой с монитором), ARSTEK MIMIC BM (цифровой без монитора), а также стереоскопические решения ARSTEK SZ0750 (с выходом для камеры) и ARSTEK SZ0745 (классическая бинокулярная модель).
