Материнская плата – это основа любого компьютера, своего рода нервная система, обеспечивающая связь между всеми компонентами. Она не просто соединяет процессор, память и видеокарту, но и предоставляет множество слотов для расширения функциональности вашего ПК. Разбираясь в типах слотов на материнской плате, можно существенно улучшить производительность и возможности вашего компьютера. Понимание назначения каждого слота позволит вам сделать осознанный выбор при сборке или модернизации системы.

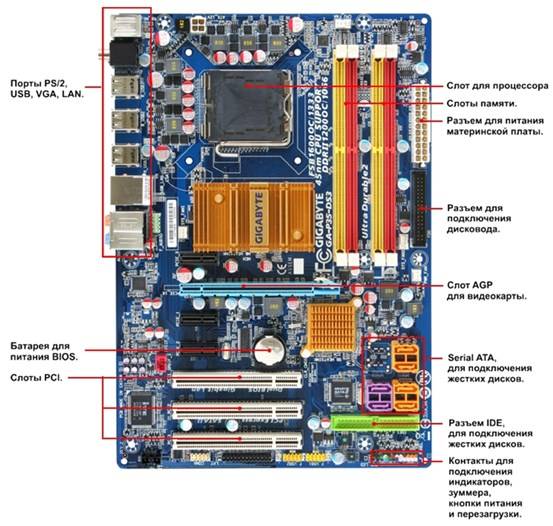

Основные типы слотов на материнской плате
Материнские платы оснащаются различными типами слотов, каждый из которых предназначен для определенного типа устройств. Знание этих слотов поможет вам правильно выбрать компоненты и расширить возможности вашего компьютера.
Слоты для процессора (CPU Socket)
CPU Socket – это ключевой элемент, предназначенный для установки центрального процессора (CPU). Тип сокета должен соответствовать типу процессора, иначе установка будет невозможна. Сокеты различаются по конструкции и количеству контактов. При выборе процессора и материнской платы необходимо убедиться в их совместимости.
Слоты для оперативной памяти (RAM Slots)
RAM Slots предназначены для установки модулей оперативной памяти (RAM). Существуют различные типы слотов, такие как DDR4 и DDR5, каждый из которых поддерживает определенный тип памяти. Количество слотов RAM на материнской плате определяет максимальный объем оперативной памяти, который можно установить. Важно учитывать, что слоты для оперативной памяти часто имеют цветовую маркировку, чтобы упростить установку модулей в двухканальном или четырехканальном режиме.
Слоты расширения PCI Express (PCIe)
PCIe (Peripheral Component Interconnect Express) – это стандартный интерфейс для подключения видеокарт, звуковых карт, сетевых карт и других устройств расширения. Слоты PCIe различаются по размеру (x1, x4, x8, x16) и поколению (PCIe 3.0, PCIe 4.0, PCIe 5.0), что влияет на пропускную способность. Слот PCIe x16 обычно используется для установки видеокарты, обеспечивая максимальную производительность. Именно этот слот важен, когда мы рассматриваем вопрос, **материнская плата какие слоты на ней** имеет для видеокарты.
Рассмотрим пример сравнительной таблицы для слотов PCIe:
| Слот PCIe | Пропускная способность (PCIe 4.0) | Типичное использование |
|---|---|---|
| PCIe x1 | 2 GB/s | Сетевые карты, звуковые карты |
| PCIe x4 | 8 GB/s | SSD накопители, RAID контроллеры |
| PCIe x8 | 16 GB/s | Видеокарты среднего уровня, серверные адаптеры |
| PCIe x16 | 32 GB/s | Видеокарты высокого уровня |
Слоты M.2
Слоты M.2 предназначены для подключения высокоскоростных твердотельных накопителей (SSD). M.2 слоты поддерживают различные протоколы, такие как SATA и NVMe, обеспечивая значительно более высокую скорость передачи данных по сравнению с традиционными SATA SSD. Размер M.2 накопителя определяется его длиной (например, 2280 означает 22 мм в ширину и 80 мм в длину). Обычно, на материнской плате имеется несколько M.2 слотов.
Слоты SATA
SATA (Serial ATA) – это стандартный интерфейс для подключения жестких дисков (HDD) и твердотельных накопителей (SSD). SATA слоты обеспечивают подключение накопителей для хранения данных. Современные материнские платы обычно имеют несколько SATA портов для подключения нескольких накопителей.
Дополнительные слоты и разъемы
- Front Panel Connectors: Разъемы для подключения кнопок включения/перезагрузки, индикаторов питания и активности жесткого диска на передней панели корпуса.
- USB Headers: Разъемы для подключения USB портов на передней и задней панели корпуса.
- Fan Headers: Разъемы для подключения вентиляторов охлаждения.
- Audio Headers: Разъемы для подключения аудиовыходов и микрофона на передней панели корпуса.
Как выбрать материнскую плату в зависимости от слотов?
При выборе материнской платы важно учитывать ваши потребности и планы по расширению системы. Если вы планируете использовать несколько видеокарт, вам потребуется материнская плата с несколькими слотами PCIe x16. Если вам нужно много места для хранения данных, убедитесь, что на материнской плате достаточно SATA портов и M.2 слотов. Также важно учитывать совместимость материнской платы с вашим процессором и оперативной памятью. Внимательное изучение спецификаций материнской платы поможет вам сделать правильный выбор.
